干膜厚度
在實(shí)際工作中大量遇到的是干膜厚度的測(cè)量，因?yàn)橥苛系哪承┪锢硇阅艿臏y(cè)定及耐候性 等專(zhuān)用性能的試驗(yàn)均需把涂料制成試板，在一定的膜厚下進(jìn)行測(cè)試。干膜厚度的測(cè)量方法較 多，按工作原理來(lái)分，基本上分為磁性法和機(jī)械法兩類(lèi)，此外還有顯微鏡法。本文介紹的是用磁性法對(duì)干膜厚度進(jìn)行測(cè)量。
1.范圍及說(shuō)明
本方法為非破壞性?xún)x器的測(cè)*方法。根據(jù)被測(cè)底材的不同，可分為磁性測(cè)厚儀和非磁性測(cè)厚儀，分別適用于磁性金屬底材及非磁性金屬底材上漆膜干膜厚度的測(cè)定，是目前干膜厚 度測(cè)量的主要方法。
磁性測(cè)厚儀主要是利用電磁場(chǎng)磁阻原理，通過(guò)流人鋼鐵底材的磁通量大小，即磁體與磁 性底材之間間隙的變化引起磁通*的改變來(lái)測(cè)定漆膜厚度。也有利用磁吸力法原理，即以克 服永磁鐵與磁性底材之間的磁引力所需的力來(lái)測(cè)量漆膜厚度。非磁性測(cè)厚儀則利用渦流測(cè) 厚原理來(lái)測(cè)量，即感應(yīng)渦流的大小是隨儀器探頭線圈與金屬底材件漆膜厚度的大小而變化， 通過(guò)感應(yīng)渦流的變化測(cè)量諸如鋁板、銅板等不導(dǎo)磁底板上涂層的厚度。
2.儀器和材料

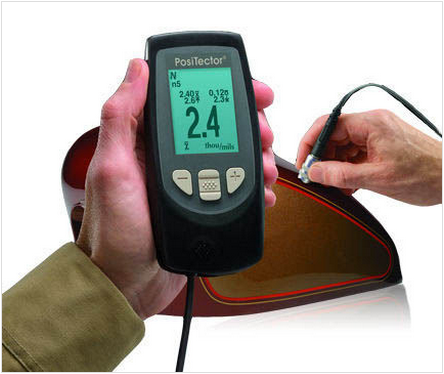

測(cè)厚儀：**度為2μm，有臺(tái)式和便攜式，規(guī)格有刻度盤(pán)式和數(shù)字顯示式，如下圖所示。
取各點(diǎn)厚度的算術(shù)平均值為漆膜的平均厚度值。
3.測(cè)定方法
（1）刻度盤(pán)式測(cè)厚儀
①手動(dòng)式將測(cè)頭置于被測(cè)漆膜上，用手指把儀器刻度盤(pán)緩慢向前推，聽(tīng)到“嗒”一 聲響，停止推動(dòng)，指針?biāo)缸x數(shù)即為該樣板的漆膜厚度。
②自動(dòng)式將刻度盤(pán)向前推至*大量程，按動(dòng)按鈕，儀器自動(dòng)進(jìn)行測(cè)定。
（2）數(shù)顯式磁性測(cè)厚儀在性質(zhì)相似于受試底材的參照表面上，小心地調(diào)至零位，然后 用儀器附帶的標(biāo)準(zhǔn)片校準(zhǔn)。測(cè)量時(shí)將探頭放在樣板上，取距邊緣不少于1cm的上、中、下 三個(gè)位置進(jìn)行測(cè)量，讀取漆膜厚度值。
